12Cr2MoWVTiB電站鍋爐用無縫鋼管

一、材料簡(jiǎn)介

別名：鋼研102、R102、G102、鋼102或102鋼

12Cr2MoWVTiB鋼是我國(guó)上世紀(jì)60年代末至70年代中期研制成功的一種多元微合金化低合金貝氏體型耐熱鋼，由于各種合金元素的適當(dāng)配合，使得該鋼具有較高的熱強(qiáng)性，并且其熱強(qiáng)性能和使用溫度均超過了國(guó)外同類鋼種，因此，12Cr2MoWVTiB鋼可用于鍋爐過熱管屏、再熱器管以及主蒸汽管道的制造，其中過熱管、再熱管均稱為蛇形管。

二、化學(xué)成分

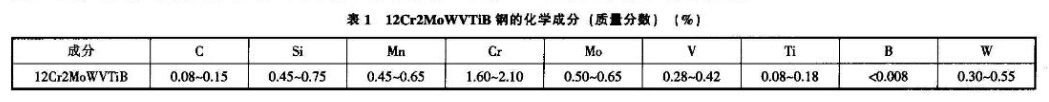

12Cr2MoWVTiB鋼的合金元素總的質(zhì)量分?jǐn)?shù)在3%~5%之間，屬于低合金耐熱鋼，化學(xué)成分見表1。溫度適用范圍：壁溫≤600℃的高壓鍋爐過熱器管、再熱器管及其他耐熱部件。

三、力學(xué)性能

12Cr2MoWVTiB鋼是一種貝氏體型的低合金耐熱鋼，該鋼采用了固熔強(qiáng)化、穩(wěn)定碳化物相、晶界強(qiáng)化多種強(qiáng)化等手段，使鋼具有高的熱強(qiáng)性。經(jīng)正火+回火處理后的組織為貝氏體，具有良好的綜合力學(xué)性能、工藝性能和相當(dāng)高的持久強(qiáng)度、抗氧化性能較好，組織穩(wěn)定性好，于620℃經(jīng)5000h時(shí)效后，強(qiáng)度、塑性和硬度值基本不變，用于代替高合金奧氏體鉻鎳鋼。
