SA-213T22無(wú)縫鋼管

1、產(chǎn)品簡(jiǎn)介及使用工況

錯(cuò)誤寫(xiě)法：SA 213T22或SA213-T22。

SA-213T22(簡(jiǎn)稱T22)是ASME SA213/SA213M標(biāo)準(zhǔn)中的牌號(hào)，為2.25Cr-1Mo的鍋爐和過(guò)熱器用鉻鉬高溫鐵素體鋼。我國(guó)1985年將其移植到GB5310，定名為12Cr2MoG。其它國(guó)家也有類似的鋼種，如聯(lián)邦德國(guó)的10CrMo910、日本的STBA24。在Cr-1Mo鋼系列中，它的熱強(qiáng)性能比較高，同一溫度下（溫度≤580℃）其蠕變斷裂強(qiáng)度和許用應(yīng)力甚至比9Cr-1Mo鋼還要高，而且其具有良好的加工性能和焊接性能、持久塑性好。因此在惡劣的工作環(huán)境下得到了較為廣泛的應(yīng)用，如在火電、核電及一些臨氫設(shè)備中的各種受熱管道和高壓容器等。

允許使用溫度：SA-213T22主要用于300、600MW等大容量電站鍋爐管壁溫度≤580℃的過(guò)熱器及管壁溫度≤540℃壁的蒸汽管道和聯(lián)箱，這類鋼在美國(guó)、日本及歐洲已廣泛使用，在發(fā)電廠運(yùn)行有相當(dāng)長(zhǎng)的歷史，是一個(gè)性能穩(wěn)定、工藝性能良好的成熟鋼種。

2、SA-213T22化學(xué)成分

3、SA-213T22常溫力學(xué)性能

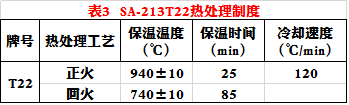

4、SA-213T22熱處理工藝

高壓鍋爐管對(duì)產(chǎn)品的內(nèi)外表面質(zhì)量和顯微組織有著十分嚴(yán)格的要求，而且鋼級(jí)越高，要求越嚴(yán)。在相關(guān)技術(shù)標(biāo)準(zhǔn)中對(duì)T22的熱處理工藝有明確的規(guī)定，結(jié)合熱處理爐的實(shí)際情況，采用了如表2-3所示的工藝制度。保溫時(shí)間通過(guò)控制爐底輥道運(yùn)行速度來(lái)保證，冷卻速度則由氮?dú)饬髁看笮?lái)控制。

5、SA-213T22金相特征

SA-213T22鋼管的金相組織為鐵素體+貝氏體，晶粒度＞4級(jí)，A、B、C、D類非金屬夾雜物≤2.5級(jí)。

6、哈爾濱鍋爐廠對(duì)SA-213T22鋼管子采購(gòu)規(guī)程要求

采購(gòu)規(guī)程中對(duì)SA-213T22材質(zhì)管子原材料的硬度、金相組織、晶粒度要求如表5所示（HB與HV硬度值基本相同（163HB/170HV））。

7、附件：30萬(wàn)機(jī)組高壓鍋爐受熱面使用材料規(guī)格表

       購(gòu)買該無(wú)縫鋼管的用戶還購(gòu)買了：

       ① SA-213T91

       ② SA-210C

       ③ SA-213TP347H

       ④ 15CrMoG

       ⑤ 12Cr1MoVG

       ⑥ SA-213TP304H
